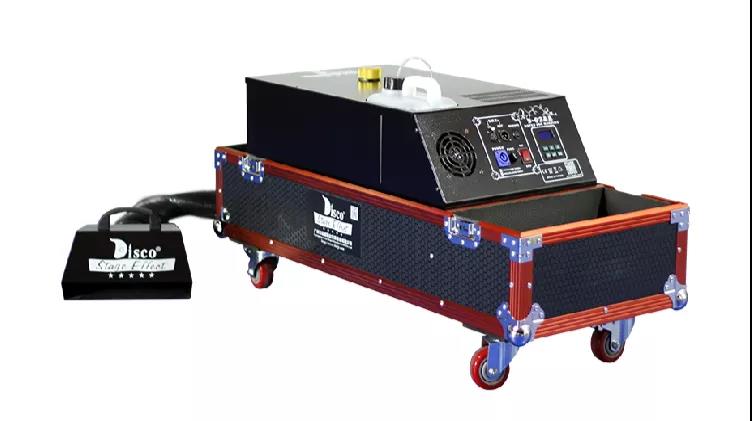

舞台烟雾机开机启动后不喷雾

广州市惠浦舞台效果设备有限公司
发表时间: 2022-09-21
先打开主机机壳后再开机,测量加热器接线端上的交流220V供电是否正常。如果无此电压,则大多情况为热保险器FU(215℃)损坏所致。一般情况下,加热器本身损坏的情

 先打开主机机壳后再开机,测量加热器接线端上的交流220V供电是否正常。如果无此电压,则大多情况为热保险器FU(215℃)损坏所致。一般情况下,加热器本身损坏的情况不多。

 而热保险器因过热损坏较为常见,更换后即可排除故障。

 此外,在加热器部分完全正常时,若烟雾机仍不能喷烟,则说明主机外插的控制器电路部分可能存在故障。应先测量控制器中的三端稳压块IC3输“入、出”脚有无12V、5V直流电压。有12V电压无5V电压,大多说明IC3已损坏。若12V、5V电压均无,则需检查降压电容C6、整流滤波D2~D5、C1~C3、R7及前级稳压DW等元件中有无损坏。



  控制器工作电源部分如果无异常,接下来应使用无线发射遥控器来配合检查。按下遥控器上的“启动”键,这时用万用表直流电压挡测IC1 17脚应有“高电平”(2.5V左右)输出;同时驱动管Q1的C极电压,应同步下降至1V左右。如上述正常,则故障基本在IC2和T1两者之一,而最有可能的是T1已损坏。
